模块连接器
概述
所谓模块化连接器产品是由美国西部电气公司发明，并经FCC标准化。我们公司与AT&T签订了许可协议，并一直在生产符合FCC规定的产品。
特点
该产品可以一键式连接和拆卸，非常适用于接口连接器。插头和电缆的组装采用压接方式，可以使用专用工具轻松完成。由于连接器轻巧紧凑，非常适合高密度设备的连接。
规格
| 电气特性 | |
|---|---|
| 1）绝缘电阻 | 10mΩ或更高（500V（直流）测量1分钟） |
| 2）耐电压 | 1分钟内承受AC500V（有效值） |
| 3）接触电阻 | 20mΩ或更低 |
| 4）额定电流 | DC1.5A（插座） DC0.5A（插头） |
| 其他特点 | |
| 1）保持力 | 76N或更高 |
| 2）耐久性 | 连接器插拔200次后 接触电阻不超过40mΩ |
UL认证产品
本网站上展示的产品均为UL认证产品（E135604）。插孔的针脚数量（2、4、6、8等）通过在型号末尾添加※来表示（例如NTC-623K※）
电路板安装型
这是一款4極、6極和8極的基板表面贴装类型的模块化插座。
适用于1.6mm厚的PCB板。
- 材料
- ①外壳：PBT（UL94V-0） ②接触件：0.46μm镀金磷青铜
- 标准颜色
- 灰色
（注：型号中的※表示芯数。例如，NTC-623PCBL4表示6極4芯的连接器。）
- ･･･放大显示
- ･･･查看详情PDF
- ･･･播放视频

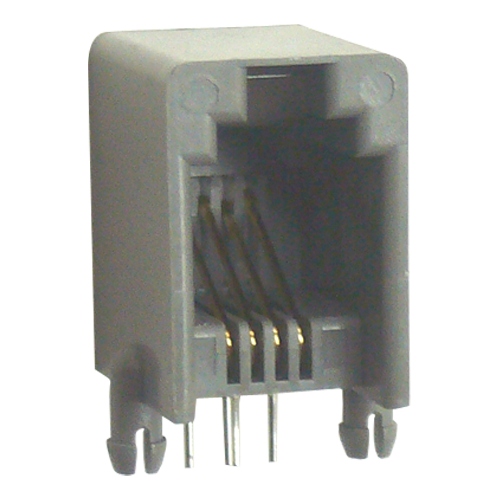

NTC-616PCBL
- 产品
- NTC-616PCBL
- 模型
- NTC-616PCBL※

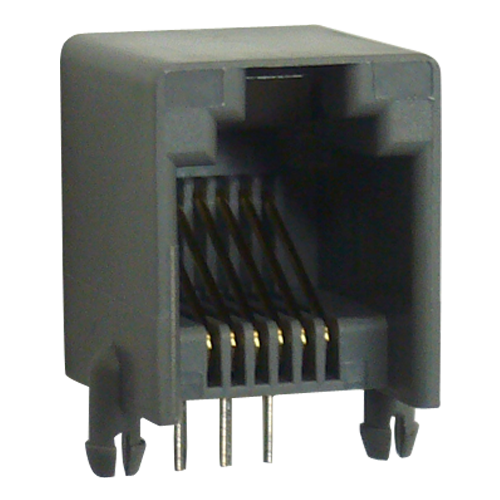

NTC-623PCBL
- 产品
- NTC-623PCBL
- 模型
- NTC-623PCBL※

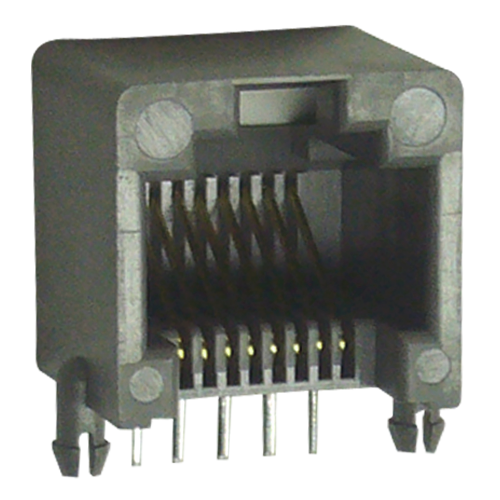

NTC-8PCBL
- 产品
- NTC-8PCBL
- 模型
- NTC-8PCBL※
导线型
这是一款4極、6極和8極的引线类型的模块化插座。关于引线的长度、线色和端子处理，请与我们咨询。
- 材料
- ① 外壳：ABS或PBT ② 接触件：0.46μm镀金磷青铜 ③ 引线：AWG26 UL1061
- 标准颜色
- 灰色
（注：型号中的※表示芯数。例如，NTC-623K4表示6極4芯的连接器。）
- ･･･放大显示
- ･･･查看详情PDF
- ･･･播放视频

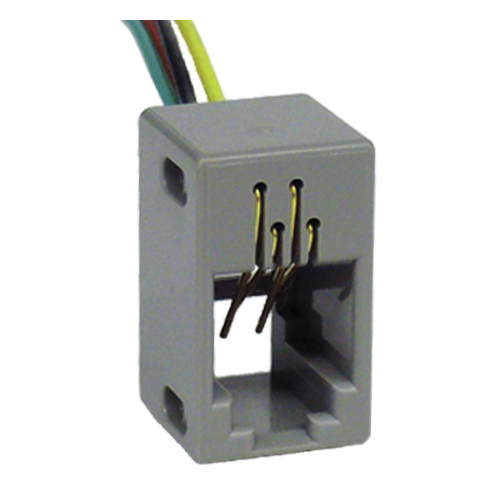

NTC-616E
- 产品
- NTC-616E
- 模型
- NTC-616E※

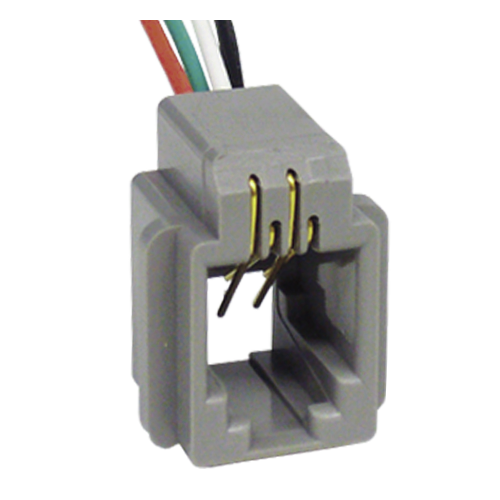

NTC-616MS
- 产品
- NTC-616MS
- 模型
- NTC-616MS※

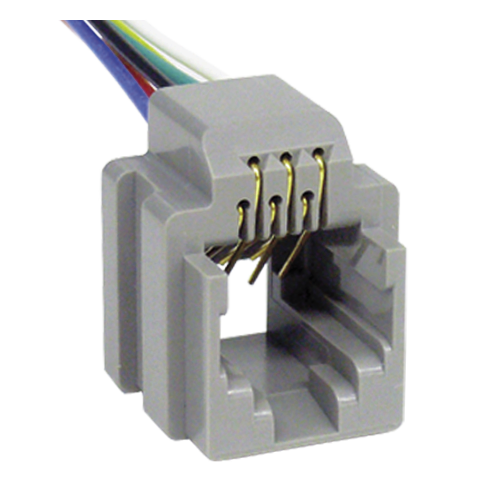

NTC-623K
- 产品
- NTC-623K
- 模型
- NTC-623K※

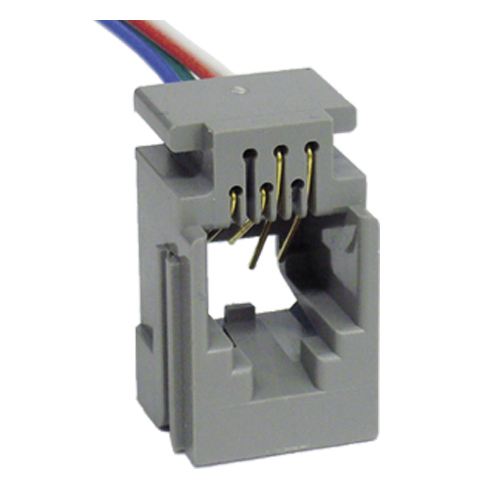

NTC-623P
- 产品
- NTC-623P
- 模型
- NTC-623P※

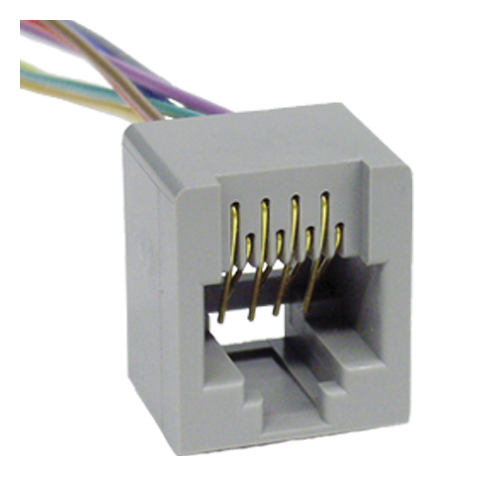

NTC-823SKN
- 产品
- NTC-823SKN
- 模型
- NTC-823SKN※
模块插头
这是适用于电话机用平电线的模块化插头。有适用于4極、6極和8極插孔的版本，但我们公司只生产6極和8極版本。
- 适用电线
- 铜箔线或绞线（相当于UL1061 AWG#26）
- 材料
- ① 外壳：聚碳酸酯 ② 刀片接触件：磷青铜（镀金1.27μm）
我们还有适用于圆线电缆的插头产品，具体是NTC-6-2R、NTC-6-4R、NTC-6-6R、NTC-8-8R。
- ･･･放大显示
- ･･･查看详情PDF
- ･･･播放视频

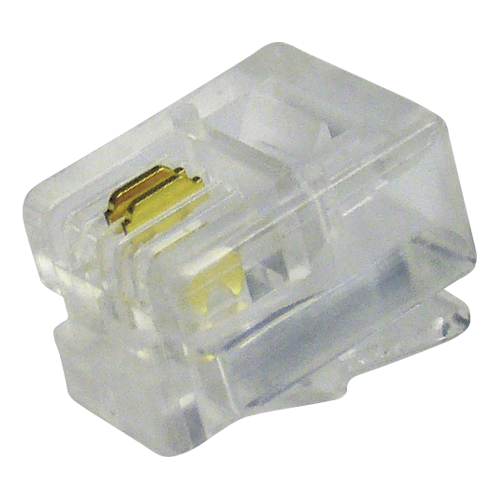

NTC-6-2
- 产品
- NTC-6-2
- 模型
- NTC-6-2

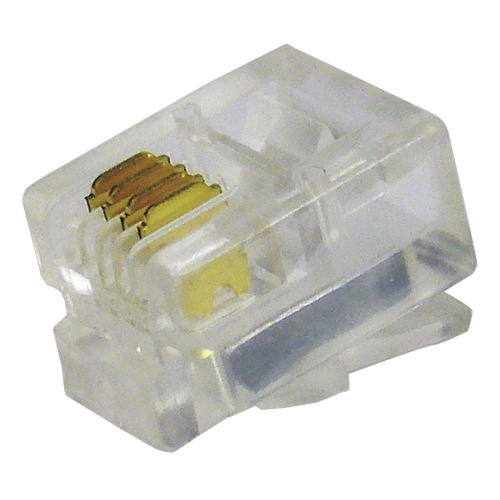

NTC-6-4
- 产品
- NTC-6-4
- 模型
- NTC-6-4

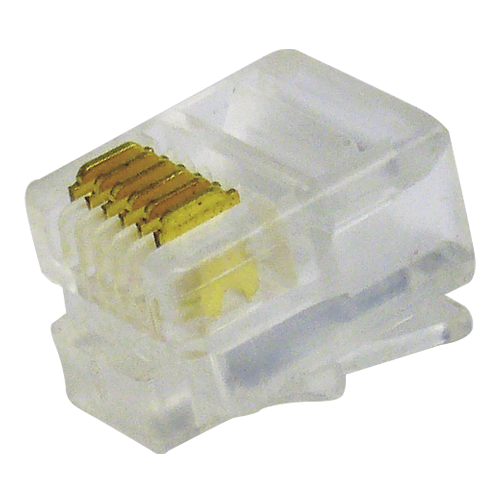

NTC-6-6
- 产品
- NTC-6-6
- 模型
- NTC-6-6

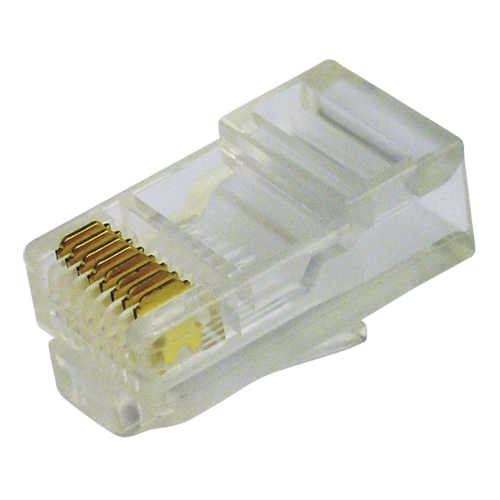

NTC-8-8
- 产品
- NTC-8-8
- 模型
- NTC-8-8
