モジュラーコネクタ

概要

モジュラー・コネクタと呼ばれる本製品は、米国ウエスタンエレクトリック社で考案され、FCCにより標準化されております。弊社ではAT&T社とライセンス契約を結び、FCCの規格に準拠した製品を製造してきました。

特徴

ワンタッチで接続取り外しが出来、インターフェース用コネクタとして最適です。
プラグとコードのアッセンブリーは圧接方式で、専用工具で簡単に行う事が出来ます。
コネクタとして軽量コンパクトですから、高密度機器の接続用に適しております。

仕様

電気的特性
1)絶縁抵抗 10mΩ以上(500V DV1分間)
2)耐電圧 AC500V(rms)1分間
3)接触抵抗 20mΩ以下
4)定格電流 DC1.5A(ジャック)
DC0.5A(プラグ)
その他の特性
1)保持力 76N以上
2)耐久力 200回挿抜後
接触抵抗40mΩ以下

UL認定品について

本サイトに掲載の製品はUL認定品(E135604)品です。
この場合ジャックの極数(2、4、6、8等)は型番の末尾にχをつけて表標記されております。(例NTC-623Kχ)

基盤実装タイプ

4極・6極・8極の基板実装タイプのモジュラージャックです。
基盤への装着方式で、ペグ・タイプと金属ラッチ・タイプとに分けることが出来ます。金属ラッチ・タイプは型番の下に明記してあります。
基盤の板厚1.6mmに適応いたします。

材質
①ハウジング:PBT(UL94V-0) ②コンタクト:O0.46リン青銅(金メッキ1.27μm)
標準色
623MV/623MV-2は白、その他はグレー

(注)型式のは芯数を表します。例)NTC-623PCBL4は6極4芯となります。

  • ・・・拡大表示します
  • ・・・詳細PDFをご覧になれます
  • ・・・動画を再生します

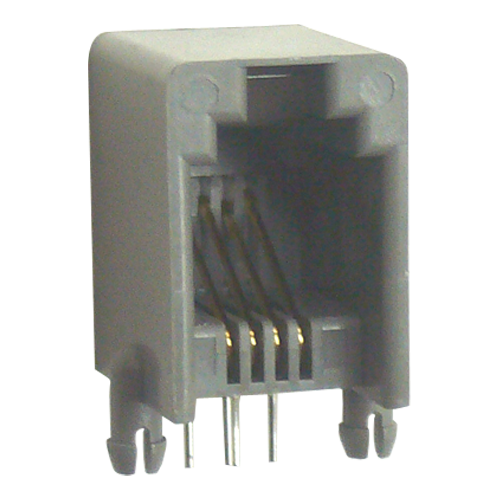

NTC-616PCBL

  • zoom
  • PDF

NTC-616PCBL

製品名
NTC-616PCBL
型 式
NTC-616PCBL

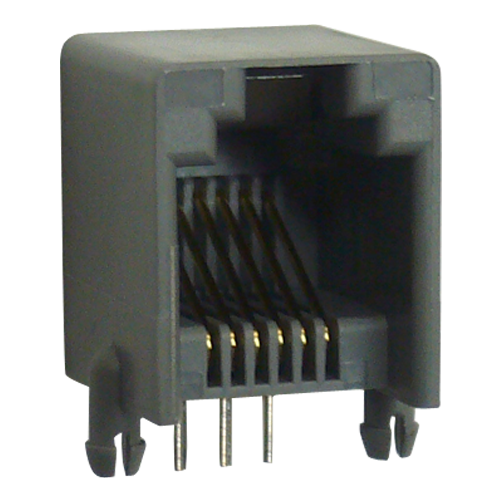

NTC-623PCBL

  • zoom
  • PDF

NTC-623PCBL

製品名
NTC-623PCBL
型 式
NTC-623PCBL

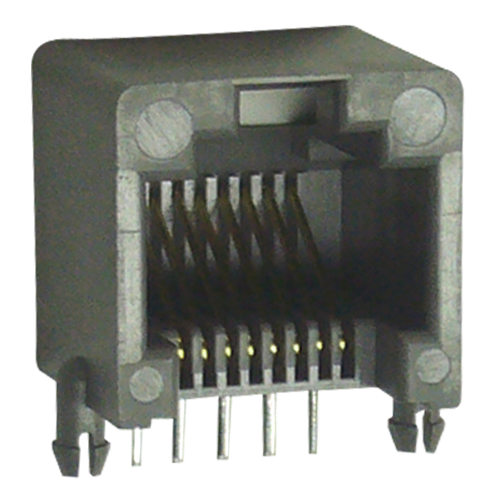

NTC-8PCBL

  • zoom
  • PDF

NTC-8PCBL

製品名
NTC-8PCBL
型 式
NTC-8PCBL

NTC-623PCS(金属ラッチタイプ)

  • zoom
  • PDF

NTC-623PCS(金属ラッチタイプ)

製品名
NTC-623PCS(金属ラッチタイプ)
型 式
NTC-623PCS

NTC-623MV

  • zoom
  • PDF

NTC-623MV

製品名
NTC-623MV
型 式
NTC-623MV

NTC-623MV-2(金属ラッチタイプ)

  • zoom
  • PDF

NTC-623MV-2(金属ラッチタイプ)

製品名
NTC-623MV-2(金属ラッチタイプ)
型 式
NTC-623MV-2

リード線タイプ

4極、6極、8極のリード線タイプのモジュラー・ジャックです。
リード線の長さ、線色、端末処理についてはご相談ください。

材質
①ハウジング:ABSまたはPBT ②コンタクト:O0.46リン青銅(1.27μm金メッキ) ③リード線:AWG26 UL1061 ただし623FJ,823FJRはAWG28 UL1061
標準色
623FJ,823FJRは黒、その他はグレー

(注)型式のは芯数を表します。例)NTC-623K4は6極4芯となります。

  • ・・・拡大表示します
  • ・・・詳細PDFをご覧になれます
  • ・・・動画を再生します

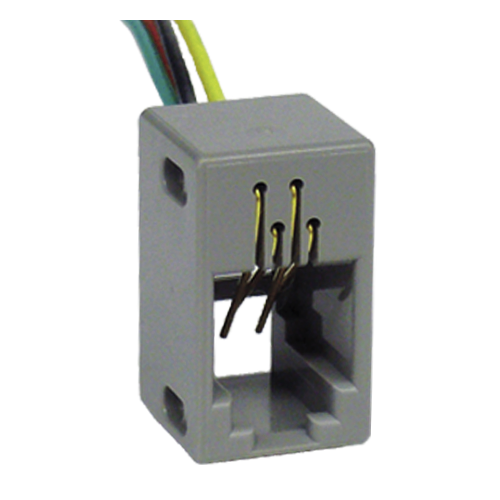

NTC-616E

  • zoom
  • PDF

NTC-616E

製品名
NTC-616E
型 式
NTC-616E

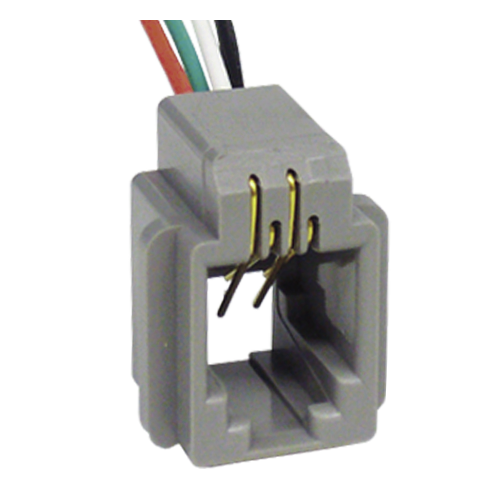

NTC-616MS

  • zoom
  • PDF

NTC-616MS

製品名
NTC-616MS
型 式
NTC-616MS

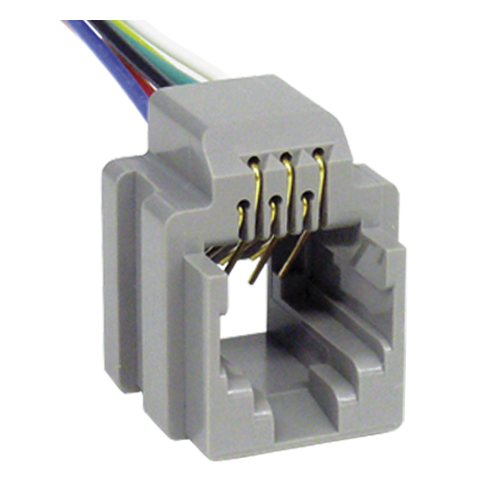

NTC-623K

  • zoom
  • PDF

NTC-623K

製品名
NTC-623K
型 式
NTC-623K

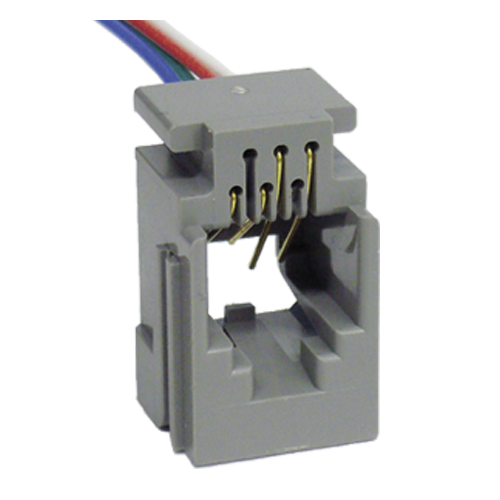

NTC-623P

  • zoom
  • PDF

NTC-623P

製品名
NTC-623P
型 式
NTC-623P

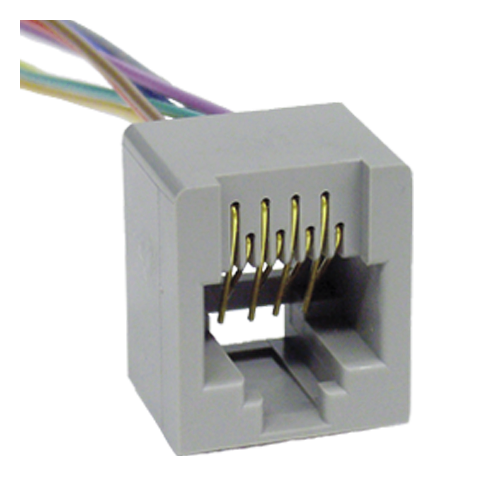

NTC-823SKN

  • zoom
  • PDF

NTC-823SKN

製品名
NTC-823SKN
型 式
NTC-823SKN

NTC-623MVL

  • zoom
  • PDF

NTC-623MVL

製品名
NTC-623MVL
型 式
NTC-623MVL

モジュラープラグ

電話機用平コードに適応するモジュラープラグです。ジャックの挿入口に合わせた4極用、6極用、8極用がありますが、弊社では6極用、8極用のみを製造いたしております。

適応電線
銅箔線または撚り線(UL1061AWG#26相等)
材質
①ハウジング:ポリカーボネイト ②ブレードコンタクト:リン青銅(金メッキ1.27μm)

丸コード用プラグとして、それぞれNTC-6-2R,NTC-6-4R,NTC-6-6R,NTC-8-8Rの製品もございます。

  • ・・・拡大表示します
  • ・・・詳細PDFをご覧になれます
  • ・・・動画を再生します

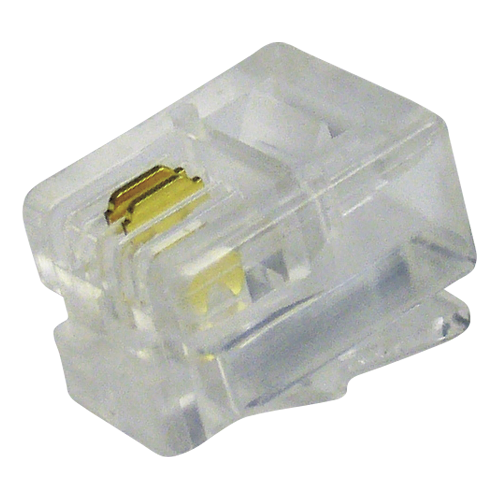

NTC-6-2

  • zoom
  • PDF

NTC-6-2

製品名
NTC-6-2
型 式
NTC-6-2

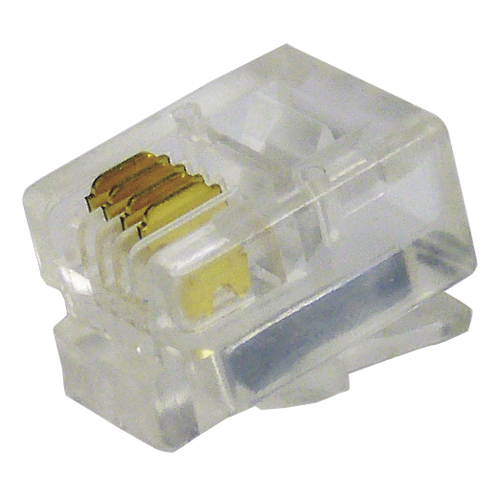

NTC-6-4

  • zoom
  • PDF

NTC-6-4

製品名
NTC-6-4
型 式
NTC-6-4

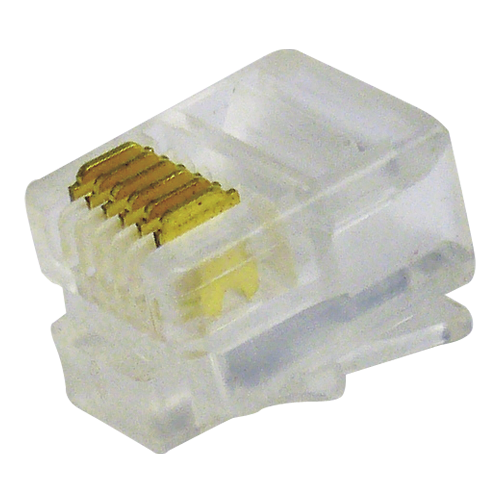

NTC-6-6

  • zoom
  • PDF

NTC-6-6

製品名
NTC-6-6
型 式
NTC-6-6

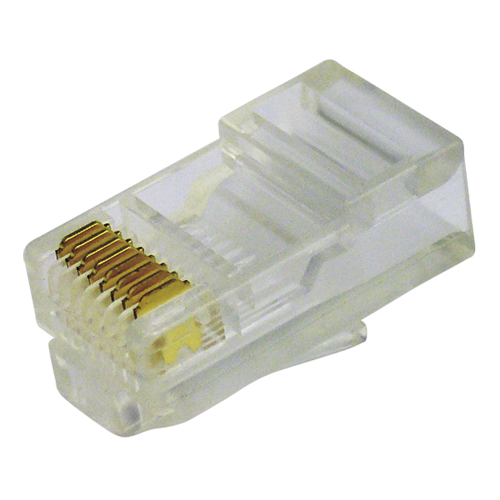

NTC-8-8

  • zoom
  • PDF

NTC-8-8

製品名
NTC-8-8
型 式
NTC-8-8
